Аппарат мгновенного вскипания СФ - 283.30
Аппарат преднозначен для охлаждения надсмольной воды после обесфеноливающих
скрубберов коксохимического производства.

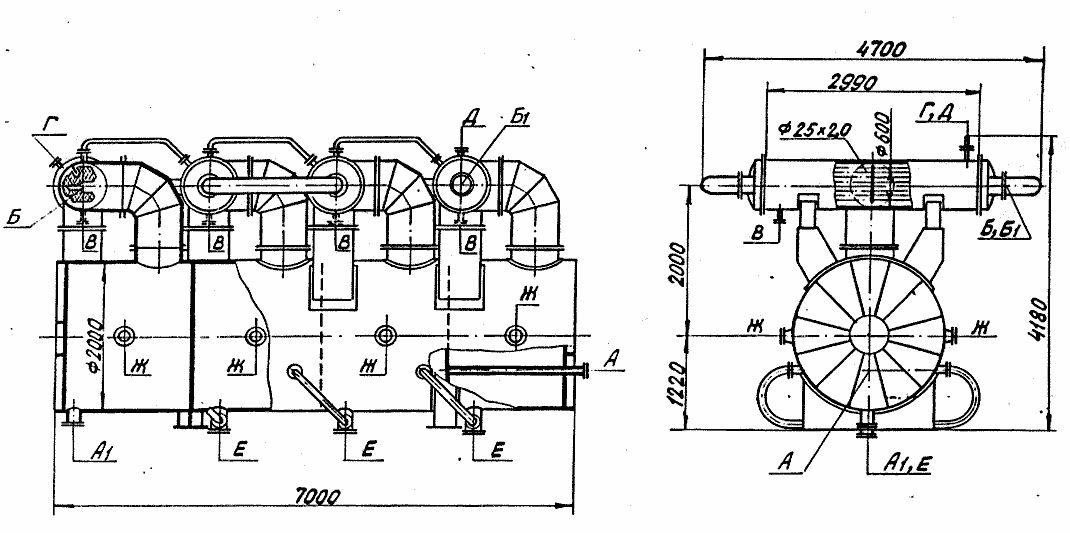

 Для просмотра большого изображения кликнете на изображение
Техническая характеристика
| Поверхность теплообмена, м2 |
192 |
| Предел применения |
Труб. прост. |
Межтруб. прост. |
| Давление, кгс\см2 (МПа) |
0,6 (6) |
вакуум |
| Температура, °С |
25 ... 45 |
45 ... 95 |
| Емкость, м3 |
0,29 |
28 |
| Материал |
сталь 12Х18Н10Т |
сталь 08Х18Н10Т |
| Масса аппарата, кг |
10 350 |
Таблица штуцеров
| Обоз. |
Наименование |
Кол. |
Проход
усл.
Dу см |
Размеры штуцеров |
Давление
условное, Pу |
| Dн, мм |
S, мм |
Вылет,мм |
кгс\см2 |
Мпа |
| А |
Вход надсмольной воды |
1 |
100 |
108 |
5 |
200 |
1,0 |
10 |
| А 1 |
Выход надсмольной воды |
1 |
200 |
219 |
6 |
180 |
1,0 |
10 |
| Б |
Вход охлаждающей воды |
1 |
250 |
273 |
8 |
175 |
1,0 |
10 |
| Б1 |
Выход охлаждающей воды |
1 |
250 |
273 |
8 |
175 |
1,0 |
10 |
| В |
Выход конденцата |
4 |
50 |
57 |
3 |
140 |
1,0 |
10 |
| Г |
К вакуум-насосу |
1 |
100 |
108 |
5 |
137 |
1,0 |
10 |
| Д |
Для КИП и А |
1 |
100 |
108 |
5 |
132 |
1,0 |
10
|
|
|
