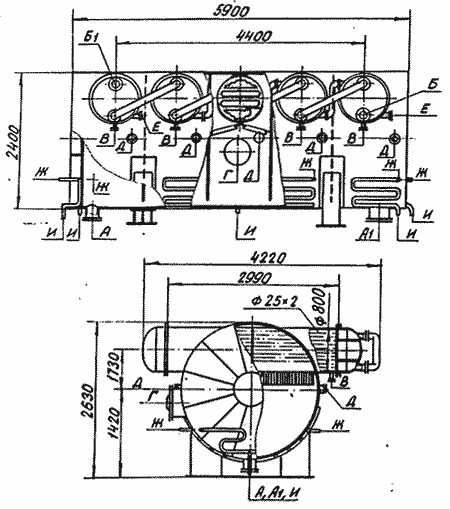

Испаритель мгновенного всипания СФ - 350.01
Аппарат преднозначен для охлаждения циркулирующей воды холодных конденсаторов
в производстве желтого фосфора.
Техническая характеристика
| Поверхность теплообмена, м2 |
440 |
| Предел применения |
Труб. прост. |
Межтруб. прост. |
| Давление, кгс\см2 (МПа) |
0,6 (6) |
вакуум |
| Температура, °С |
на входе -7÷25
на выходе -25÷43 |
на входе -35÷53
на выходе -15÷35 |
| Емкость, м3 |
4,0 |
25,6 |
| Материал |
сталь углеродистая |
| Масса аппарата, кг |
20 460 |
Таблица штуцеров
| Обоз. |
Наименование |
Кол. |
Проход
усл.
Dу см |
Размеры штуцеров |
Давление
условное, Pу |
| Dн, мм |
S, мм |
Вылет,мм |
кгс\см2 |
Мпа |
| А |
Вход циркулирующей воды |
1 |
200 |
219 |
6 |
145 |
1,0 |
10 |
| А 1 |
Выход циркулирующей воды |
1 |
300 |
325 |
8 |
170 |
1,0 |
10 |
| Б |
Вход охлаждающей воды |
1 |
150 |
159 |
6 |
140 |
1,0 |
10 |
| Б1 |
Выход охлаждающей воды |
1 |
150 |
159 |
6 |
140 |
1,0 |
10 |
| В |
Выход дистиллята |
5 |
50 |
57 |
3 |
150 |
1,0 |
10 |
| Г |
Люк |
5 |
500 |
--- |
--- |
--- |
--- |
--- |
| Д |
Окно смотровое |
10 |
120 |
--- |
--- |
--- |
--- |
---
|
| Е |
К вакуум-насосу |
2 |
100 |
108 |
5 |
140 |
1,0 |
10 |
| Ж |
Вход пара |
10 |
20 |
--- |
--- |
--- |
--- |
--- |
| И |
Выход конденсата |
5 |
20 |
--- |
--- |
--- |
--- |
--- |
|
