Градирня Муссон

Вентиляторная градирня с высокоэффективным полимерным оросителем предназначена для организации системы оборотного водоснабжения.

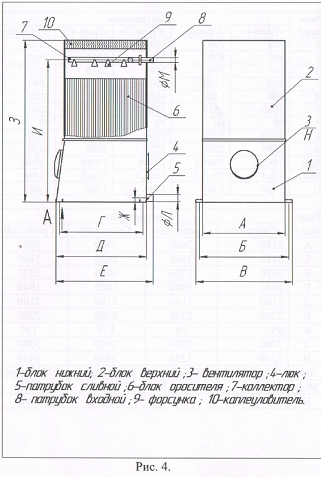

Состав и описание устройства градирни

Мини-градирня «Муссон» поставляется двумя отдельными поставочными блоками, которые при монтаже устанавливаются друг на друга, образуя цельную конструкцию. Блоки выполнены в виде коробчатой конструкции, обшитой листовым металлом и укрепленной уголком.
Нижний блок представляет собой прямоугольный сборник. На лицевой стороне блока, расположенной под углом 5° к задней стенке, установлен осевой (осевые) вентилятор(ы) ВО-06-300. Колесо вентилятора защищено установленной на фланце съемной решеткой. Подвод кабеля питания электродвигателя вентилятора выполнен через герметично вваренную трубу D 20 мм. При технологических чистках градирни на задней части нижнего блока предусмотрен съемный люк размером 400 х 500 мм. В верхней части нижнего и верхнего блока предусмотрены петли, необходимые для установки блоков градирни при монтаже. Для крепления верхнего блока к нижнему предусмотрена рама с элементами крепления.
Для отвода (слива) охлажденной воды на задней стороне предусмотрен сливной патрубок. В правом углу на лицевой части прикреплена фирменная табличка с технической характеристикой блока.
Бобышка заземления установлена на опорной лапе.
Для придания межблочному соединению гармоничного вида по всему периметру блока установлена фальшпанель.
Для защиты от коррозии внутренняя часть нижнего блока покрыта двумя слоями грунтовки ГФ-21.
Наружные поверхности блока покрыты слоем грунтовки ГФ-21 и окрашены эмалью ПФ-115.
Верхний блок также представляет прямоугольную коробчатую конструкцию, усиленную уголком и обшитую металлическим листом. В нижней части приварены стальные пруты с шагом 100 мм, на которые установлены блоки оросителя нижнего ряда. Над оросителем на кронштейнах расположен коллектор водораспределительной системы с форсунками. Для подвода воды в коллектор установлен патрубок. В верхней части конструкции на решетке установлены жалюзийные каплеуловители. Внутренние и внешние части верхнего блока защищены от коррозии аналогично нижнему блоку.
