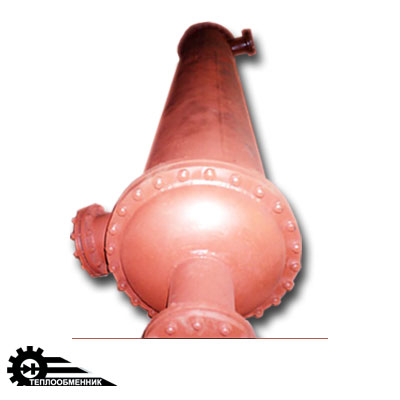

Теплообменники ТКГ-10-М8-0\25-3-1; 600ТКГ-16-М11-0; 800ТКГ-16-М11-0; 1000ТНГ-25-М11-0; 1200ЭТНГ-25-М11-0
Теплообменники служат для нагрева и охлаждения жидких и газообразных сред в нефтяной, химической, нефтехимической и газовой промышлености.
Таблица штуцеров
| Обоз. | Наименование | Кол. | Проход
усл.
Dу см |
Размеры штуцеров | Уплотнен.
арматур.
флан.
| Давление
условное, Pу |
| Dн, мм | S, мм | Вылет,мм | кгс\см2 | Мпа |
| А | Вход (выход) продукта | 1 | 350 | 377 | 10 | 211 | шип - паз | 25 | 2,5 |
| Б | Вход (выход) продукта | 1 | 350 | 377 | 10 | 211 | -\\- | 25 | 2,5 |
| Б | Вход (выход) продукта | 1 | 350 | 377 | 10 | 219 | -\\- | 25 | 2,5 |
| В | Вход (выход) продукта | 1 | 350 | 377 | 10 | 219 | -\\- | 25 | 2,5 |
| Г | Вход (выход) продукта | 1 | 350 | 377 | 10 | 219 | -\\- | 25 | 2,5 |
| Д | Воздушка(спуск) | 1 |
50 |
57 |
3,5 |
175 |
-\\- |
40 |
4,0 |
| Е | Спуск(воздушка) | 1 | 350 |
57 |
10 | 219 |
шип - паз |
40 |
4,0 |
| Ж | Воздушка(спуск) |
1 |
М 16х1,5 |
--- |
--- |
--- |
резьба |
--- |
--- |
| И |
Спуск(воздушка) |
1 |
М 16х1,5 |
--- |
--- |
--- |
резьба |
--- |
--- |

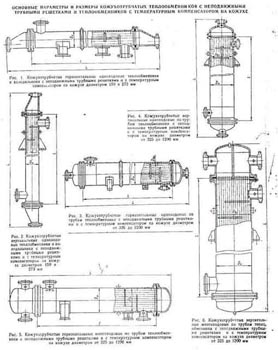

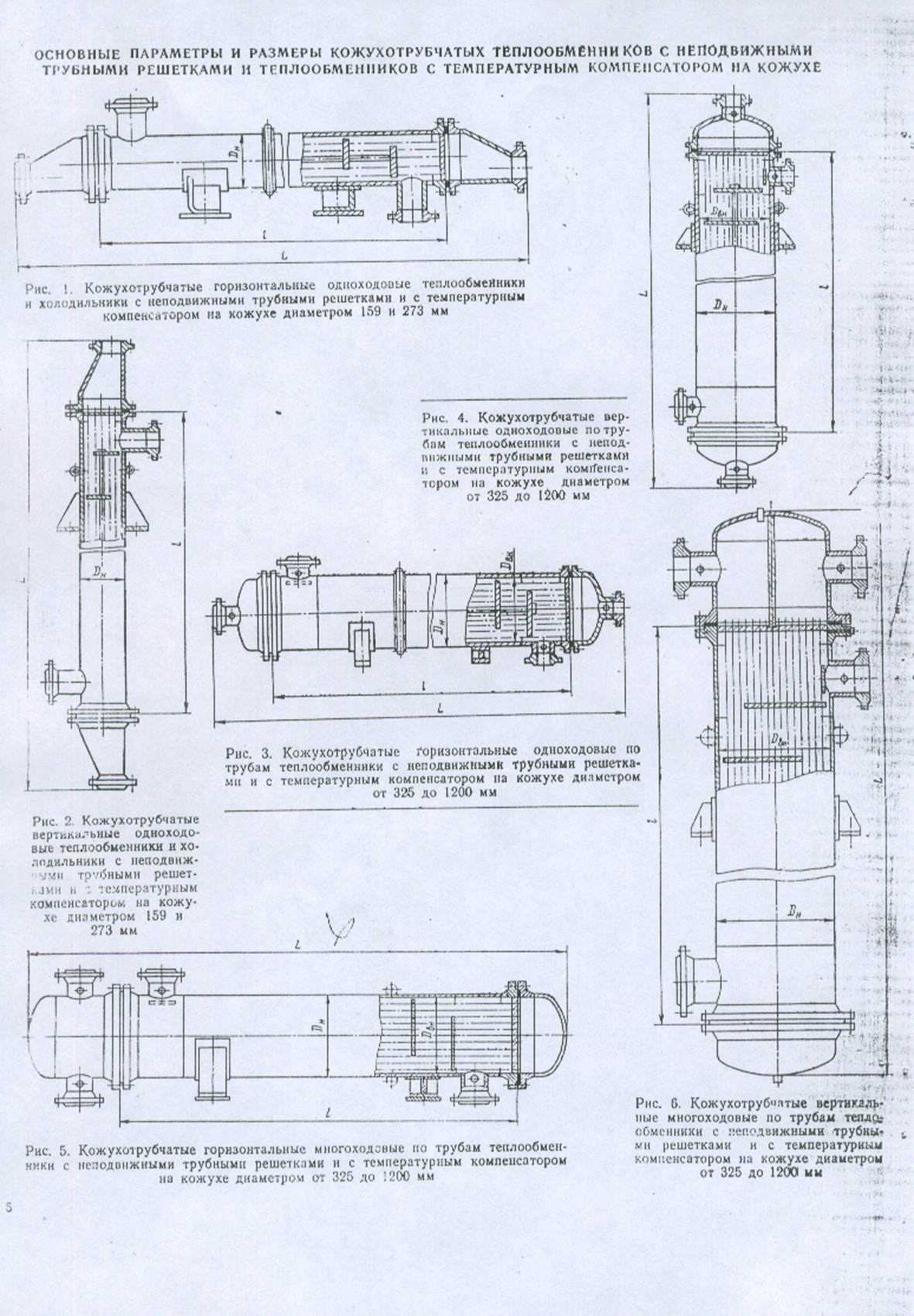

Основные параметры
и размеры кожухо-трубчатых теплообменников с
неподвижными трубными
решетками и теплообменников с температурным компенсатором на кожухе.
|
Условное
обозначение
(№ рисунка) |
Ø кожуха
мм,
наружный
Д н |
Ø кожуха
мм,
внутр
Д вн |
Условное
давление
в кожухе
и трубах
МПа(кгс\см2) |
Длина
труб
l
. мм |
Общая
длина
аппарата,
L,
мм |
Площадь
поверхн
теплообмена
по наруж Ø
труб, мм
20 \ 25
при числе
ходов по
трубам 1 |
Площадь
проходного
сечения
одного
хода по
трубам при
наруж Ø
труб, мм
20 \ 25
при числе
ходов по
трубам 1 |
|
ТНГ,ТНВ
Рис 1,2
_______
ТНГ,ТНВ
Рис1,2
__________
ТНГ, ТНВ
рис 3,4
_________
ТНГ,ТНВ
_________
ТНГ,ТНВ |
325
________
630 |
-
______
600 |
1,6;2,5;
(16;25)
1,6 (16)
_______
4(40)
_________
2,5 (25)
_________
4 (40) |
1500
2000
3000
4000
_____
1500
2000
3000
4000
_______
2000
3000
4000
6000
______
2000
3000
4000
6000
_______
2000
3000
4000
6000
|
2200
2700
3700
4700
____
2250
2750
3750
4750
_______
2960
3960
4960
6960
______
2960
3960
4960
6960
______
3130
4130
5130
7130
|
9,5\7,5
12,5\10
19\14,5
25\19,5
______
9,5\7,5
12,5\10
19,5\14,5
25\19,5
_________
49 \ 40
73 \ 61
98 \ 81
147\121
_______
49\40
73\61
98\81
147\121
_______
49\40
73\61
98\81
147\121 |
2\2,1
_________
7,8 \ 8,9 |
|
ТНГ, ТНВ,
ТКГ, ТКВ
----------
ТНГ, ТНВ
ТКВ
_________
ТНГ,ТНВ,
ТКГ,ТКВ
-------------
ТНГ,ТНВ,
ТКВ
Рис 3,4
__________
ТНГ,ТНВ
_________
ТНГ,ТНВ
Рис 3,4
|
-
- |
800
800 |
1 (10)
___________
1,6 (16)
__________
2,5 (25)
__________
4 (40 ) |
2000
3000
4000
6000
---------
9000
______
2000
3000
4000
6000
-----------
9000
_______
2000
3000
4000
6000
_______
2000
3000
4000
6000 |
3070
4070
5070
7070
--------
10070
_______
3120
4120
5120
7120
---------
10120
________
3200
4200
5200
7200
_______
3320
4320
5320
7320 |
90 \ 73
135\109
180\146
270\219
----------
405\329
________
90\73
135\109
180\146
270\219
-----------
405\329
________
90\73
135\109
180\219
270\329
_______
90\73
135\109
180\146
270\219 |
14,4 \ 16,1
14,4\16,1
|
|
ТНГ,ТНВ,
ТКВ
Рис 3,4
_________
ТНГ,ТНВ
Рис 3,4
|
- |
1000 |
0,6; 1 (6;10)
_________
1,6 (16)
_________
2,5 (25)
________
4 (40)
|
3000
4000
6000
9000
_______
3000
4000
6000
9000
_______
3000
4000
6000
9000
______
3000
4000
6000 |
4170
5170
7170
10170
______
4180
5180
7180
10180
_______
4240
5240
7240
10240
______
4320
5320
7320 |
221\176
295\235
442\352
663\528
________
221\176
295\235
442\352
663\528
________
221\176
295\235
442\352
663\528
________
221\176
295\235
442\352 |
23,6\25,9 |
|
ТНГ,ТНВ
ТКВ
Рис 3,4
_________
ТНГ,ТНВ |
- |
1200 |
0,6; 1 (6;10)
___________
1,6 (16)
_________
2,5 (25) |
4000
6000
9000
_______
4000
6000
9000
______
4000
6000
9000 |
5300
7300
10300
_______
5350
7350
10350
_______
5380
7380
10380 |
427\340
641\510
961\765
_______
427\340
641\510
961\765
________
427\340
641\510
961\765 |
34,2\37,5 |
|
