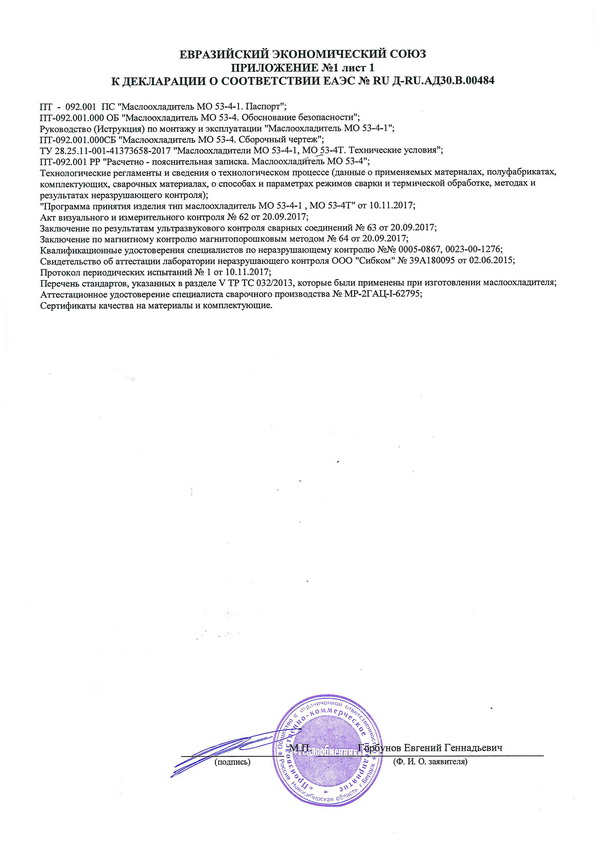

| Декларация о соответствии |
|
Маслоохладитель МО 53-4-1
Аппарат предназначен для охлаждения масла, циркулирующего в масляных
системах силовых трансформаторов и конструктивно выполнен однокопусным
четырехходовым по воде, прямотрубным, горизонтального типа.
Исполнение по желанию заказчика:
Корпуса из: нержавеющей стали 12х18н10т, стальи ст3, ст20
теплообменная трубка из: латунь Л68, медь, МНЖ 5-1, мельхиор
Техническая характеристика
| Поверхность теплообмена, м2 |
53 |
| |
Труб. прост. |
Межтруб. прост. |
| Давление, кгс\см2 (МПа) |
0,3-2 |
4 |
| Температура, °С |
1-40 |
1-95 |
| Рабочая среда |
морская вода |
масло (трансформатарное, моторное) |
Тепловой поток при повышении температуры масла над водой на выходе в маслоохладитель 40 С - 945 КВТ, при расходе масла через маслоохладитель 100 м/час и воды 72 м/час
Таблица штуцеров
| Обоз. |
Наименование |
Кол. |
Dу |
Pу |
| 9 |
Вход масла |
1 |
150 |
10 |
| 7 |
Выход масла |
1 |
150 |
10 |
| 1 |
Вход охл. воды |
1 |
150 |
10 |
| 1 |
Выход охл. воды |
1 |
150 |
10 |
| 6-14 |
Выпуск воздуха |
2 |
10 |
10 |
| 15 |
Спуск масла |
1 |
15 |
10 |
| 16 |
Спуск масла |
1 |
25 |
10 |
| 17 |
Спуск масла |
1 |
25 |
10 |
| |
|
|
|
