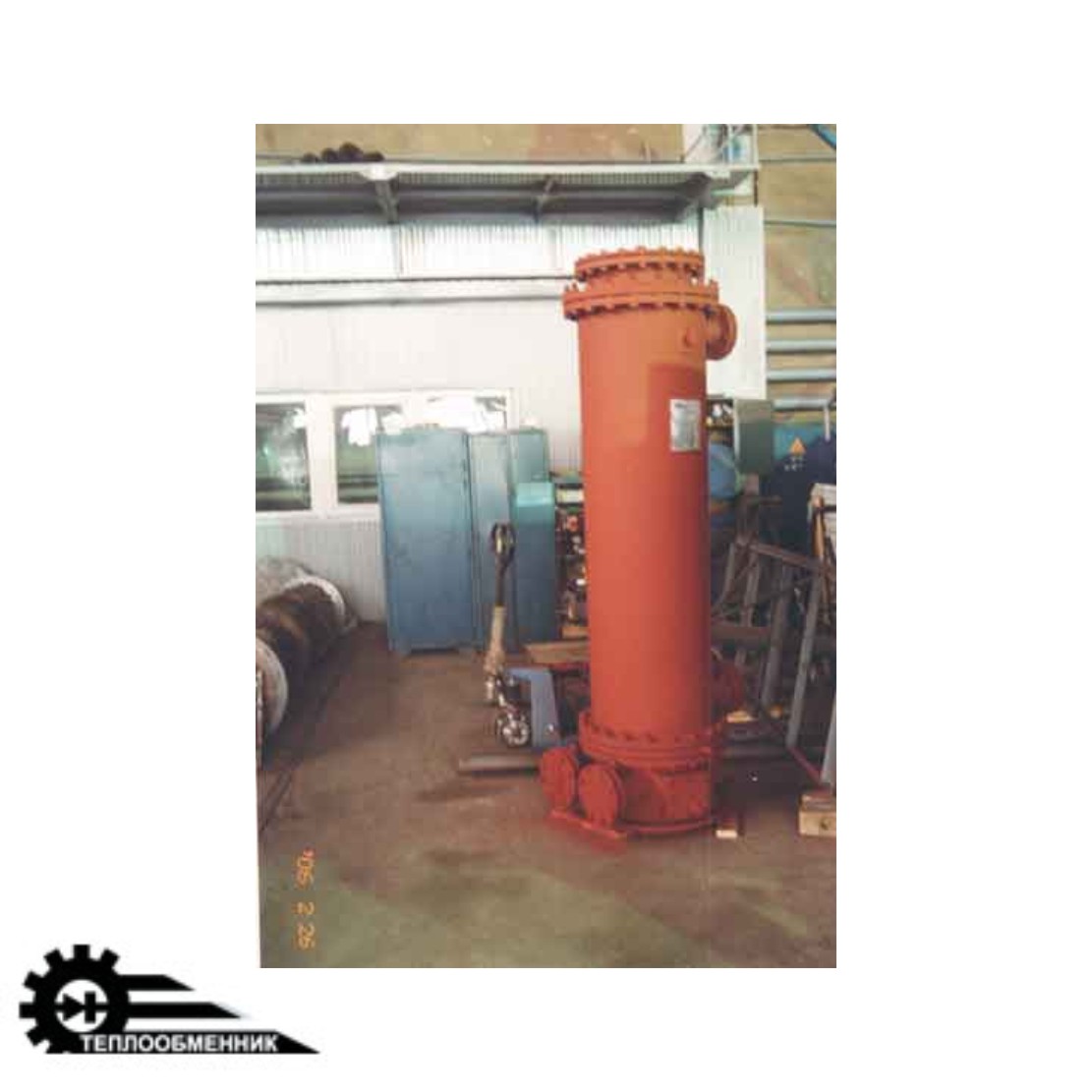

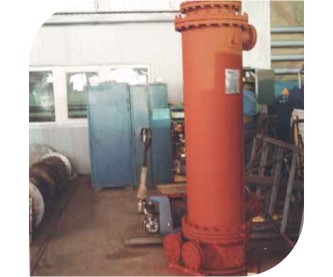

Маслоохладители МБ 20-30, МБ 25-37, МБ 40-60, МБ 50-75, МБ 63-90, МБ 90-135, МБ 190-250, МБ 380-500

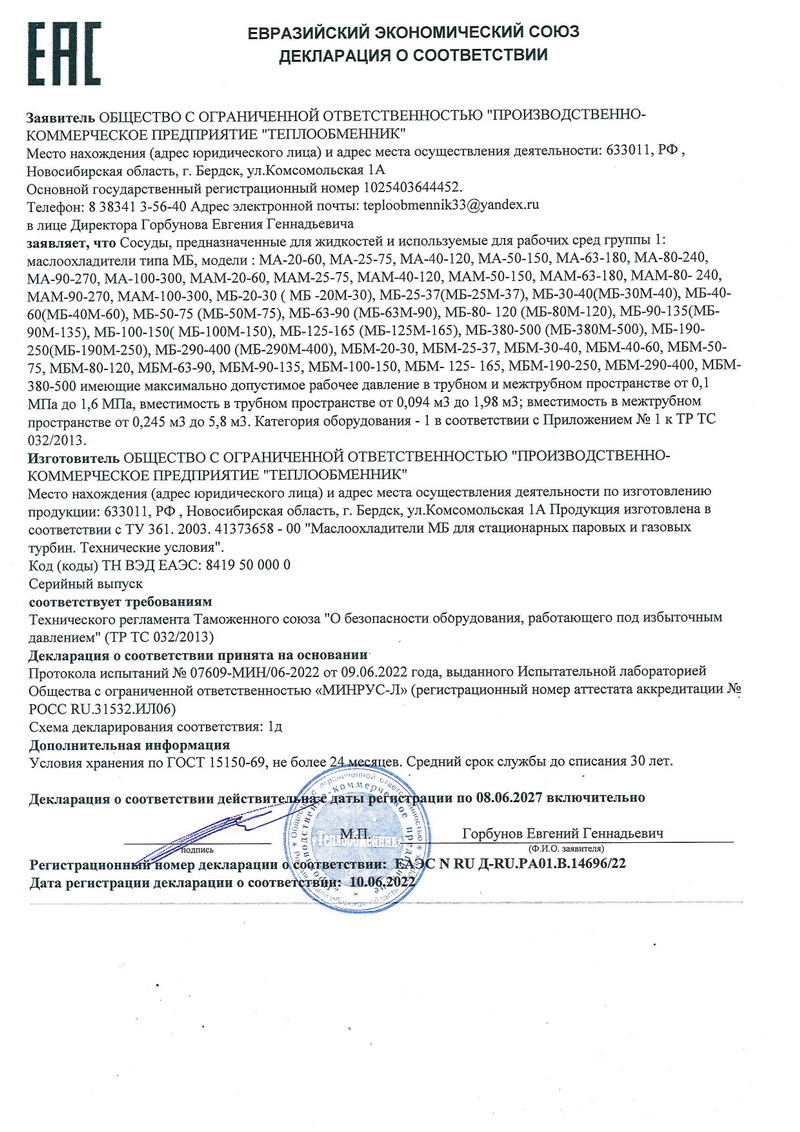

| Декларация о соответствии |

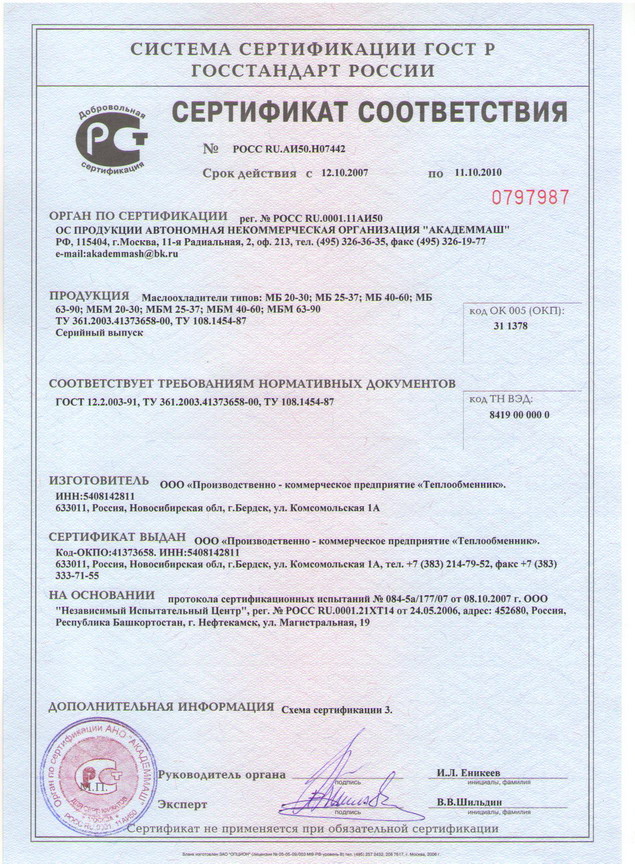

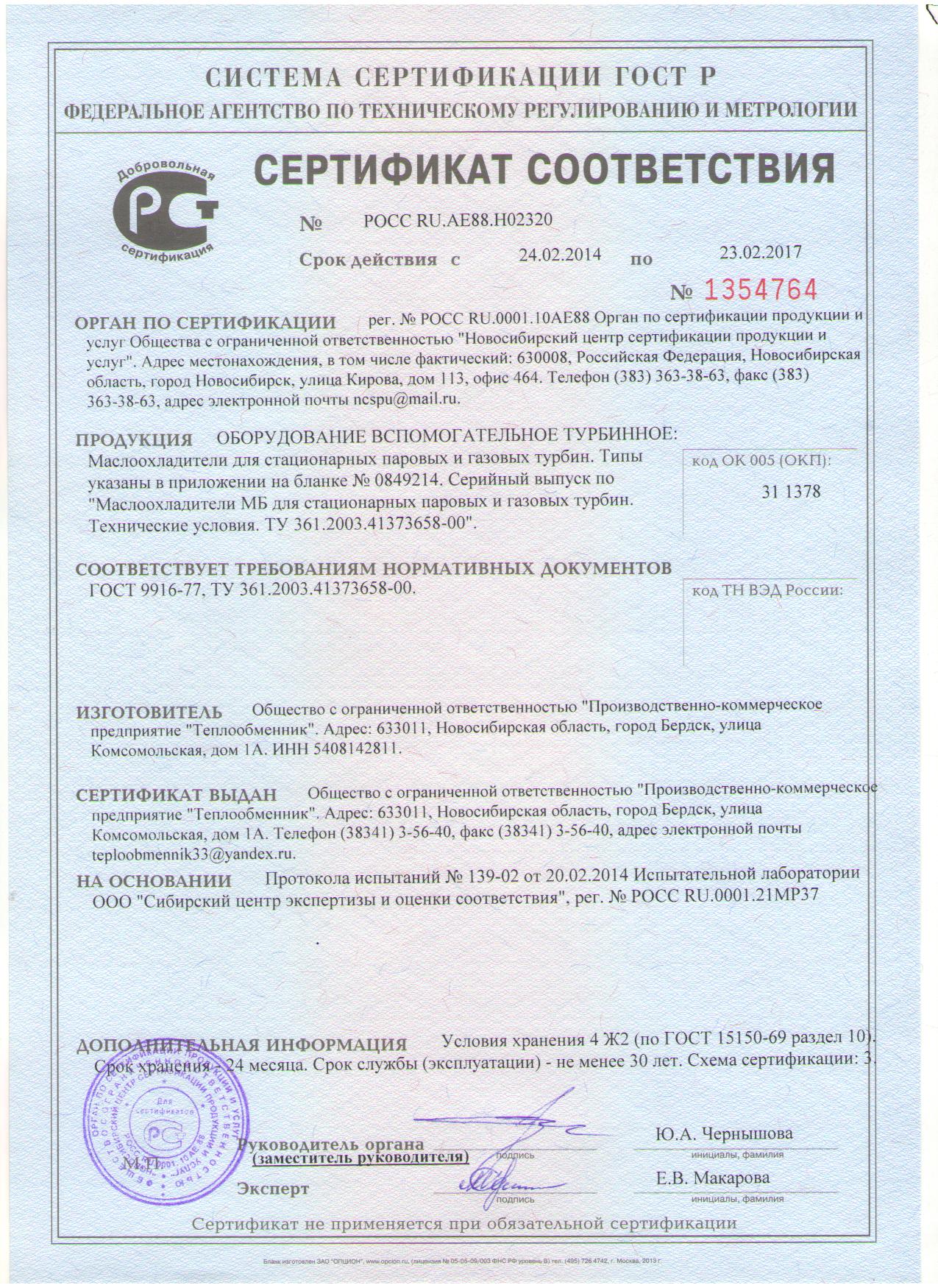

Сертификат соответствия |
 |
|
Техническая характеристика маслоохладителей МБ 20-30, МБ 25-37, МБ 40-60, МБ 63-90
| Наименование |
МБ-20-30
МБМ-20-30 |
МБ-25-37
МБМ-25-37 |
МБ-40-60
МБМ-40-60 |
МБ-63-90
МБМ-63-90 |
| Поверхность охлаждения, м2 |
21 |
25 |
43 |
66 |
| Расход масла, м3/час |
30 |
37 |
60 |
90 |
| Расход воды (ном.), м3/час |
36 |
45 |
72 |
108 |
| Температура масла на входе в маслоохладитель, °С |
55 |
55 |
55 |
55 |
| Температура масла на выходе в маслоохладитель, °С |
45 |
45 |
45 |
45 |
| Температура воды на входе в маслоохладитель, °С |
33 |
33 |
33 |
33 |
| Температура воды на выходе в маслоохладитель, °С |
37 |
37 |
37 |
37 |
| Рабочее давление масла, кг/см2 |
5 |
5 |
5 |
5 |
| Рабочее давление воды, кг/см2 |
3,5 |
3,5 |
3,5 |
3,45 |
| Гидравлическое сопротивление по маслу, кг/см2 |
0,9 |
0,9 |
0,9 |
0,9 |
| Гидравлическое сопротивление по воде, м вод.ст |
1,6 |
1,6 |
1,6 |
1,6 |
| Вес маслоохладителя (сухой) в простом исполнении |
866 |
915 |
1330 |
1630 |
| Вес маслоохладителя (сухой) в морском исполнении |
970 |
1030 |
1520 |
1820 |
| Вес маслоохладителя в рабочем состоянии в простом исполнении |
1210 |
1255 |
2000 |
2350 |
| Вес маслоохладителя в рабочем состоянии в морском исполнении |
1300 |
1370 |
2190 |
2490 |
Техническая
характеристика маслоохладителей
МБ-50-75, МБ-90-135, МБ-190-250, МБ-380-500.
|
Наименование |
Площадь
поверхности
теплообмена
|
Рабочее давление
МПа
(кгс\см2)
масла\
воды |
t
масла.
вход\
выход
º С |
t
воды
на входе,
º С |
Номин-ый
расход масла,
т\ч |
Гидравлич сопрот
при номин расходе
по маслу МПа
(кгс\см2)\ по воде
МПа
(м вод.ст.) |
Габар разм
высота\
Ø корп
наружн |
Число
ходов
воды |
Масса
сухая
кг |
|
МБ-50-75 |
52,6 |
0,55(5,5)\
0,07-0,7
(0,7-7,0) |
55\
45 |
33 |
79,5 |
0,165
(1,65) \
0,0272
(2,72) |
2650\
676 |
4 |
1735 |
|
МБ-90-135 |
93,7 |
0,55(5,5)\
0,1-0,7
(1-7,0) |
55\
45 |
33 |
118,2 |
0,1(1,0)\
0,03(3,0) |
2900\
820 |
4 |
2458 |
|
МБ-190-250 |
193,6 |
0,55(5,5)\
0,1-0,7
(1-7,0) |
55\
45 |
33 |
219 |
0,1(1,0)\
0,025(2,5) |
4200\
1020 |
2 |
4580 |
|
МБ-380-500 |
380 |
0,45(4,5)\
0,5(5,0) |
55\
45 |
33 |
500 |
0,1(1,0)\
0,03(3,0) |
4500\
1320 |
4 |
8255 |
|
