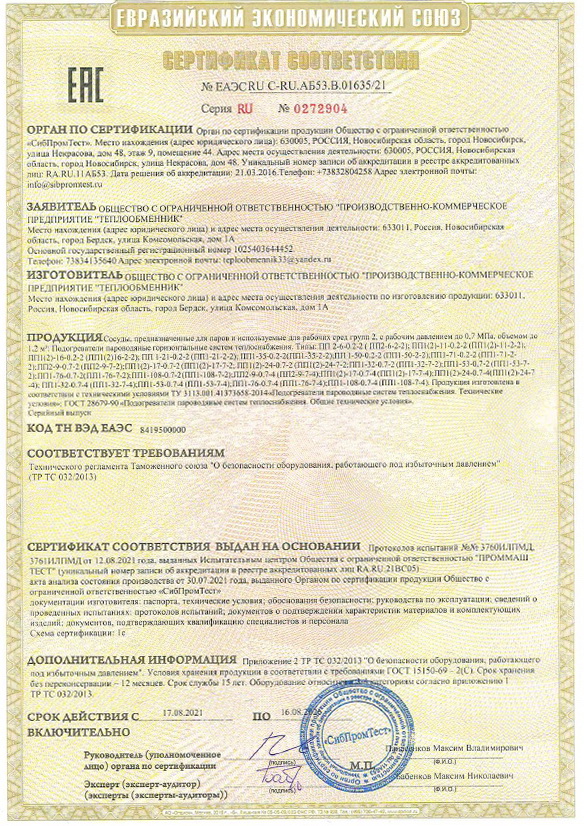

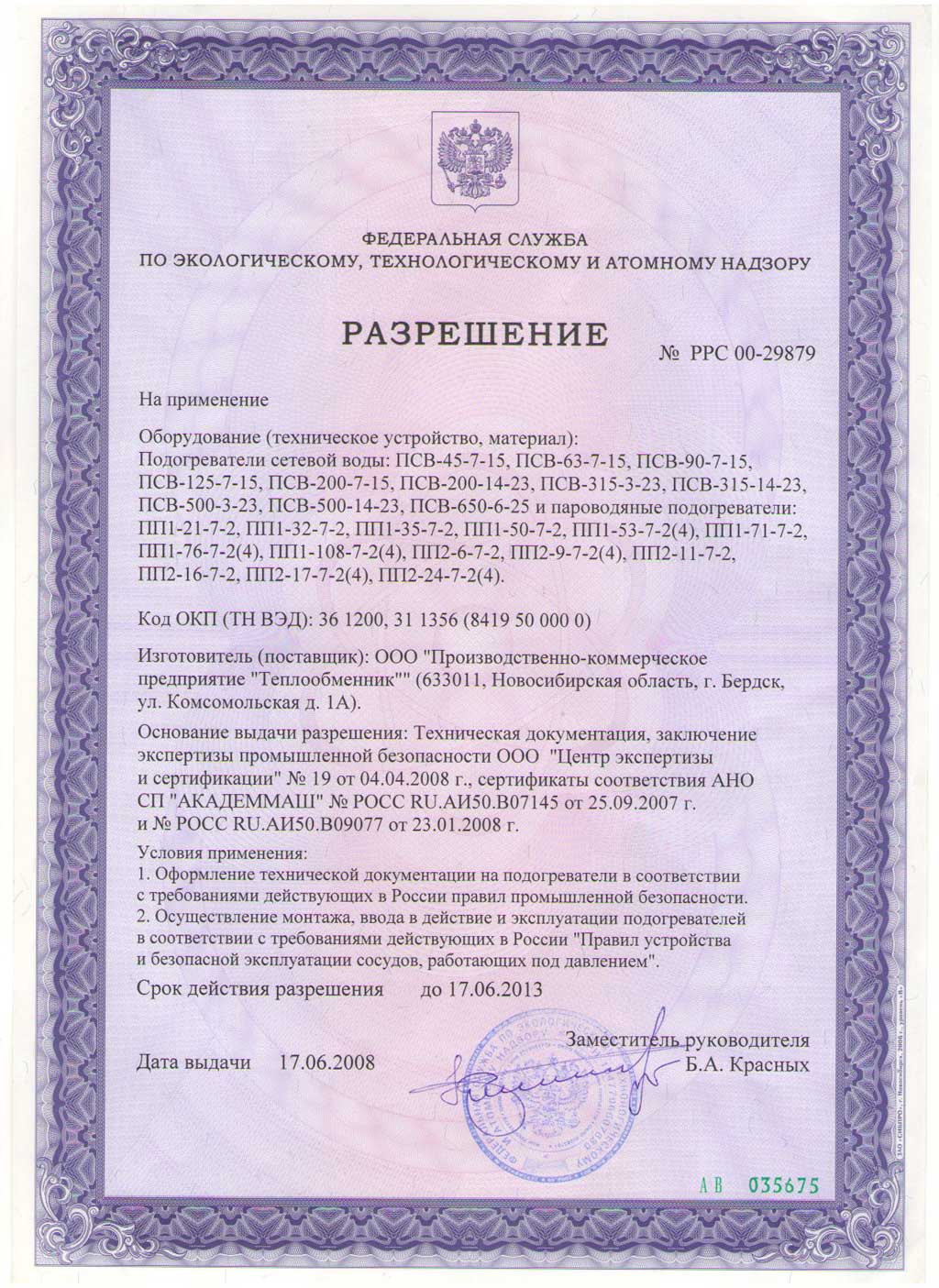

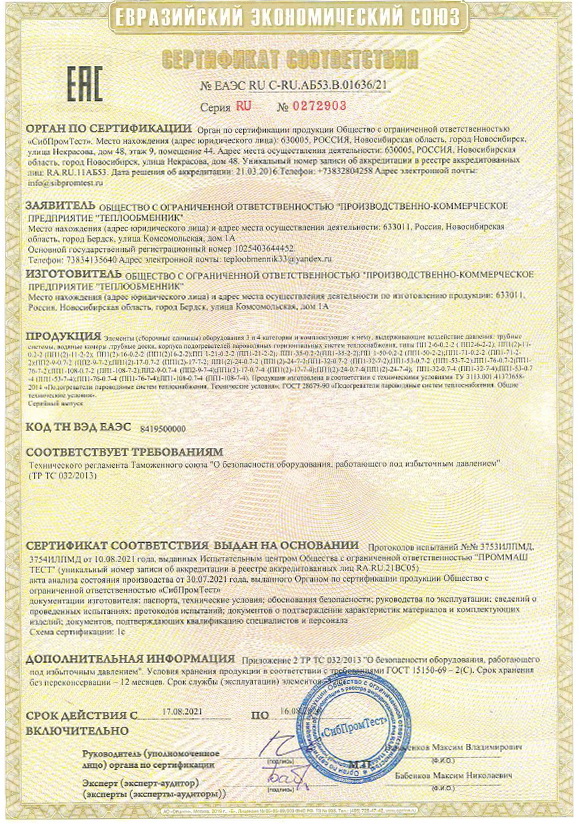

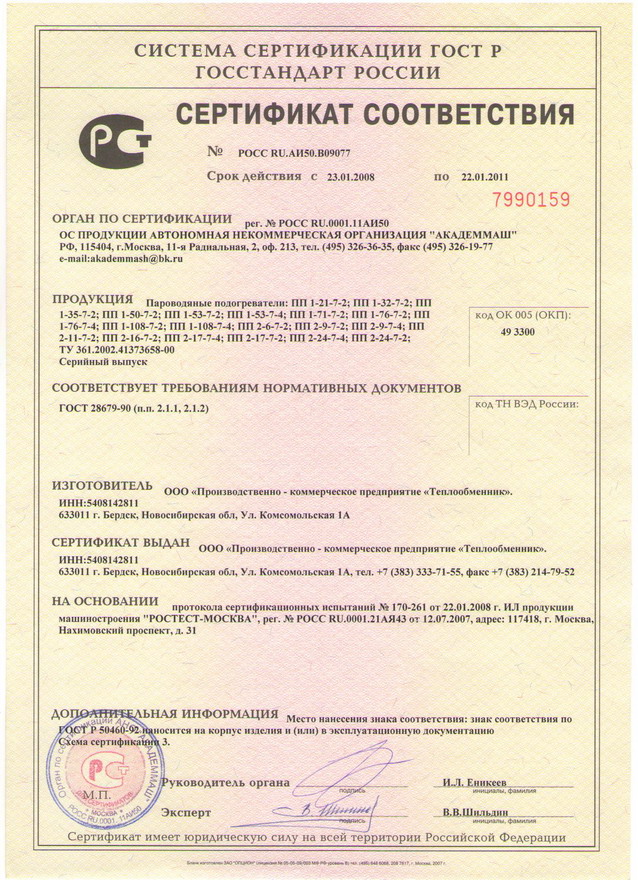

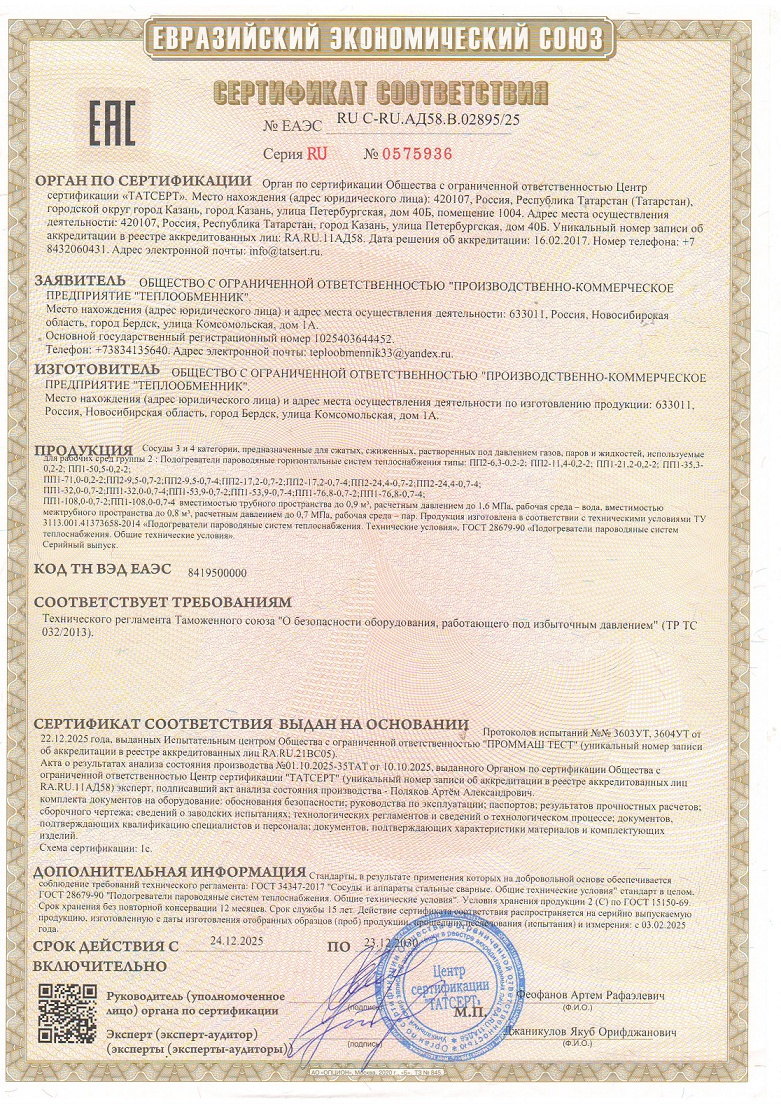

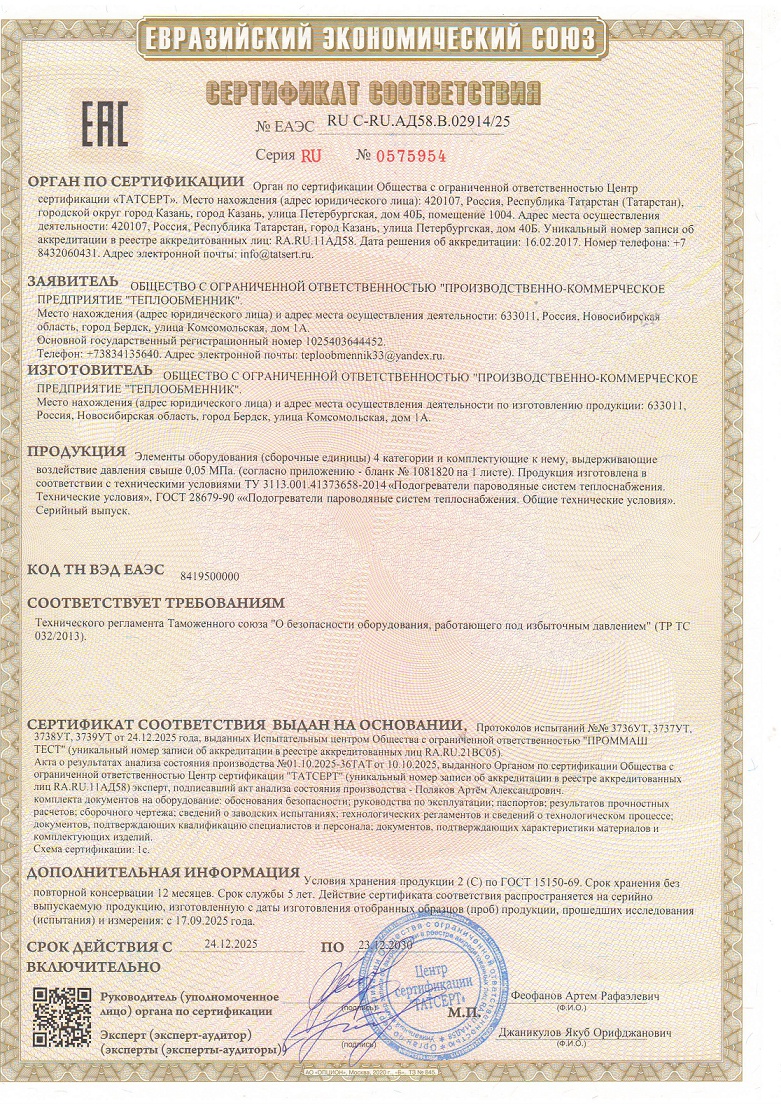

| Сертификат соответствия | Разрешение на применение |
|
 |

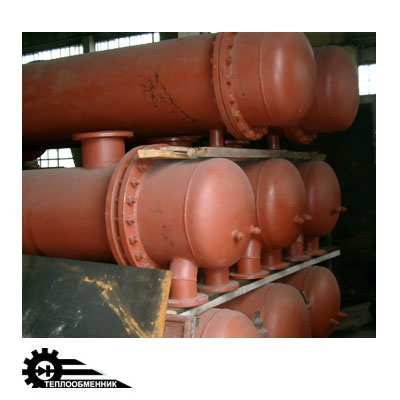

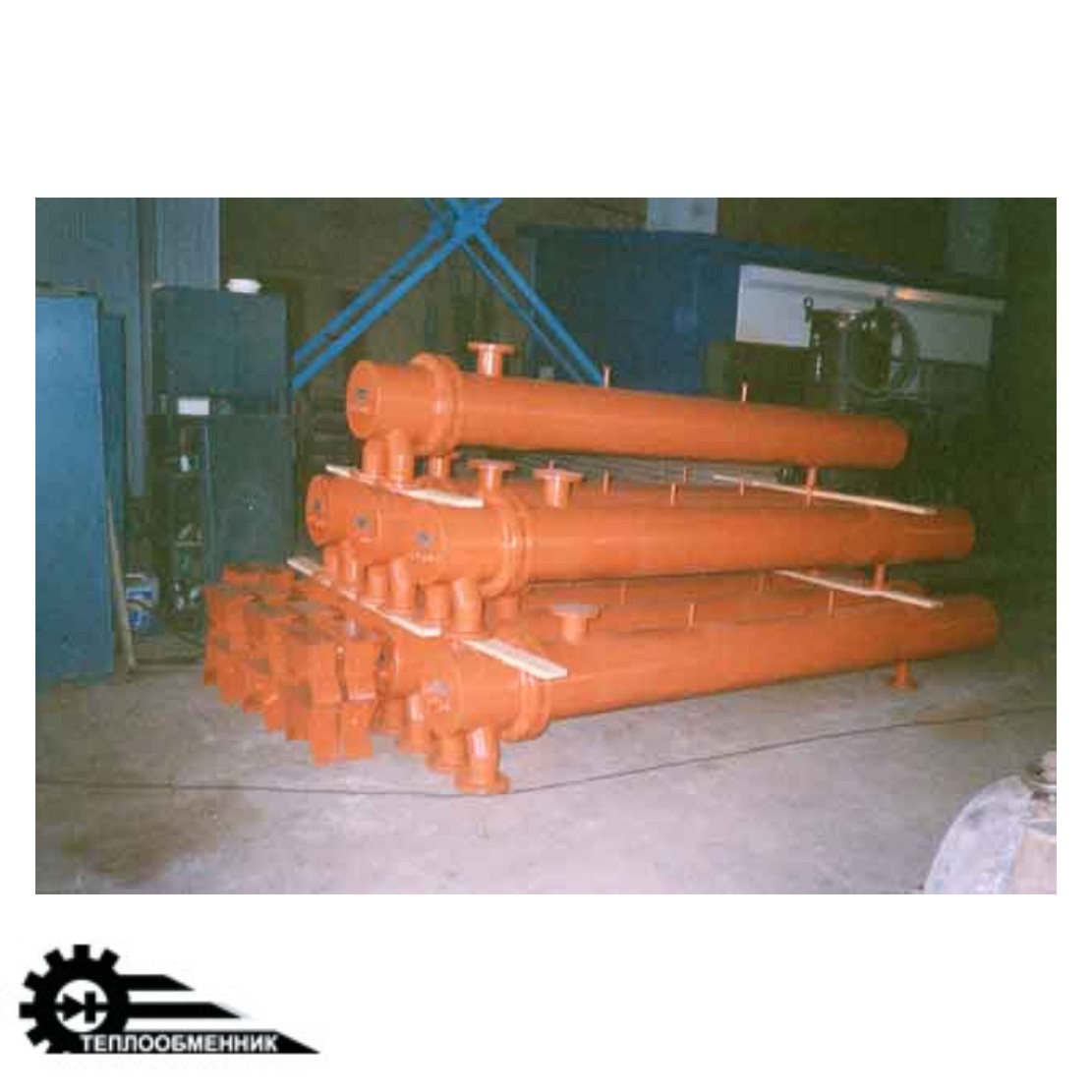

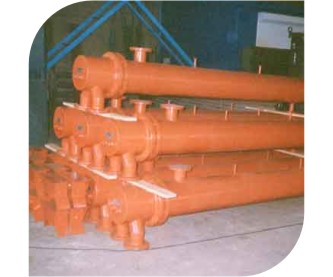

Подогреватели пароводянные
Аппараты предназначены для систем отопления и горячего водоснабжения,
работающих по температурным режимам 40/150°С и 40/95°С
Подогреватели пароводянные тепловых сетей ГОСТ 28679-90, ОСТ 108.271.105-76
|
Обозначение |
Диаметр
корпуса
мм
|
Длина
мм |
Расход нагреваемой воды, т/час |
Теплопроизво-
дительность,Гкал/час
|
Число
трубок
шт |
Масса
кг. |
|
ПП 2-6-2-2 |
325 |
2606 |
29,2 |
0,58 |
68 |
390 |
|
ПП 2-9-7-2 |
325 |
3606 |
32,4 |
1,63 |
68 |
485 |
|
ПП 2-9-7-4 |
325 |
3606 |
32,4
|
1,13 |
68 |
510 |
|
ПП 2-11-2-2 |
426 |
2650 |
53,4 |
1,07 |
124 |
610 |
|
ПП 2-16-2-2 |
480 |
2720 |
76,0 |
1,52 |
176 |
790 |
|
ПП 2-17-7-2 |
426 |
3650 |
59,0 |
2,98 |
124 |
730 |
|
ПП 2-17-7-4 |
426 |
3650 |
59,0 |
2,08 |
124 |
730 |
|
ПП 1-21-2-2 |
530 |
2785 |
103,5 |
1,99 |
232 |
900 |
|
ПП 2-24-7-2 |
480 |
3720 |
83,5 |
4,22 |
176 |
931 |
|
ПП 2-24-7-4 |
480 |
3720 |
83,5 |
2,94 |
176 |
931 |
|
ПП 1-32-7-2 |
530 |
3785 |
110,5 |
5,57 |
232 |
1090 |
|
ПП 1-32-7-4 |
530 |
3785 |
110,5 |
3,88 |
232 |
1090 |
|
ПП 1-35-2-2 |
630 |
2885 |
169,0 |
3,38 |
392 |
1300 |
|
ПП 1-53-7-2 |
630 |
3835 |
182,0 |
9,20 |
392 |
1565 |
|
ПП 1-53-7-4 |
630 |
3835 |
182,0 |
6,55 |
392 |
1565 |
|
ПП 1-71-2-2 |
820 |
3135 |
342,0 |
6,84 |
792 |
1615 |
|
ПП 1-76-7-2 |
720 |
3985 |
261,0 |
13,20 |
560 |
2000 |
|
ПП 1-76-7-4 |
720 |
3985 |
261,0 |
9,40 |
560 |
2000 |
|
ПП 1-108-7-2 |
820 |
4135 |
188,0 |
18,10 |
792 |
2600 |
|
ПП 1-108-7-4 |
820 |
4135 |
188,0 |
13,30 |
792 |
2600 |
ТРУБНЫЕ СИСТЕМЫ ДЛЯ ПАРОВОДЯНЫХ ПОДОГРЕВАТЕЛЕЙ
|
Обозначение |
Площадь
поверхности
нагрева м²
|
Длина
трубок,
мм |
Расход нагреваемой воды, т/час |
Теплопроизво-
дительность,Гкал/час
|
Число
трубок
шт |
|
ТС для ПП 2-6-2-2 |
6,3 |
2000 |
29,2 |
0,58 |
68 |
|
ТС для ПП 2-9-7-2 |
9,5 |
3000 |
32,4
|
1,63 |
68 |
|
ТС для ПП 2-9-7-4 |
9,5 |
3000 |
32,4
|
1,13 |
68 |
|
ТС для ПП 2-11-2-2 |
11,4 |
2000 |
53,4 |
1,07 |
124 |
|
ТС для ПП 2-16-2-2 |
16,0 |
2000 |
76,0 |
1,52 |
176 |
|
ТС для ПП 2-17-7-2 |
17,2 |
3000 |
59,0 |
2,98 |
124 |
|
ТС для ПП 2-17-7-4 |
17,2 |
3000 |
59,0 |
2,08 |
124 |
|
ТС для ПП 1-21-2-2 |
21,2 |
2000 |
103,5 |
1,99 |
232 |
|
ТС для ПП 2-24-7-2 |
24,4 |
3000 |
83,5 |
4,22 |
176 |
|
ТС для ПП 2-24-7-4 |
24,4 |
3000 |
83,5 |
2,94 |
176 |
|
ТС для ПП 1-32-7-2 |
32,0 |
3000 |
111,0 |
5,57 |
232 |
|
ТС для ПП 1-32-7-4 |
32,0 |
3000 |
111,0 |
3,88 |
232 |
|
ТС для ПП 1-35-2-2 |
35,3 |
2000 |
169,0 |
3,38 |
392 |
|
ТС для ПП 1-53-7-2 |
53,9 |
3000 |
182,0 |
9,20 |
392 |
|
ТС для ПП 1-53-7-4 |
53,9 |
3000 |
182,0 |
6,55 |
392 |
|
ТС для ПП 1-71-2-2 |
71,0 |
2000 |
342,0 |
6,84 |
792 |
|
ТС для ПП 1-76-7-2 |
76,8 |
3000 |
261,0 |
13,20 |
560 |
|
ТС для ПП 1-76-7-4 |
76,8 |
3000 |
261,0 |
9,40 |
560 |
|
ТС для ПП 1-108-7-2 |
108,0 |
3000 |
188,0 |
18,10 |
792 |
|
ТС для ПП 1-108-7-4 |
108,0 |
3000 |
188,0 |
13,30 |
792 |
|
