Агрегат теплоутилизационный кислотный АТК - 4 -2 СФ - 309.01
Аппарат предназначен для охлажденния серной кислоты и нагрева воды.

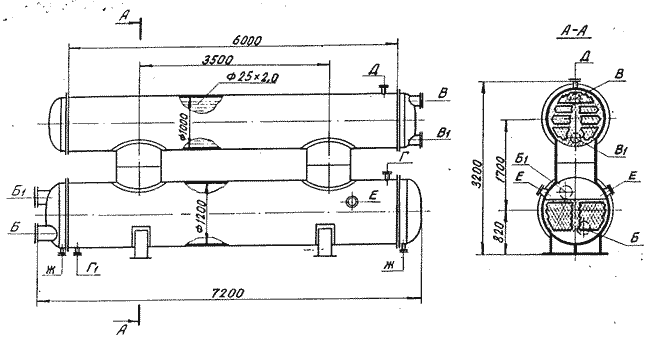

 Для просмотра большого изображения кликнете на изображениеТехническая характеристика
| Поверхность теплообмена, м2 |
испарителя - 279, конденсатора - 210 |
| Предел применения |
Труб. прост. |
Межтруб. прост. |
| испарителя | конденсатора |
| Давление, кгс\см2 (МПа) |
0,6 (6) |
0,6 (6) |
0,004 (0,04) |
| Температура, °С |
до 85 |
до 70 |
--- |
| Емкость, м3 |
2,2 |
1,78 |
8,7 |
| Материал |
сталь 12Х18Н10Т |
сталь углеродистая |
сталь углеродистая |
| Масса аппарата, кг |
14 480 |
Таблица штуцеров
| Обоз. |
Наименование |
Кол. |
Проход
усл.
Dу см |
Размеры штуцеров |
Давление
условное, Pу |
| Dн, мм |
S, мм |
Вылет,мм |
кгс\см2 |
Мпа |
| Б |
Вход кислоты |
1 |
300 |
325 |
12 |
320 |
1,0 |
10 |
| Б1 |
Выход кислоты |
1 |
300 |
325 |
12 |
320 |
1,0 |
10 |
| В |
Вход воды |
1 |
200 |
219 |
6 |
180 |
1,0 |
10 |
| В1 |
Выход воды |
1 |
200 |
219 |
6 |
180 |
1,0 |
10 |
| Г |
Залив промежуточного теплоносителя |
1 |
32 |
38 |
3 |
145 |
1,0 |
10 |
| Г1 |
Слив промежуточного теплоносителя |
1 |
32 |
38 |
3 |
140 |
1,0 |
10 |
| Д |
К вакуум-насосу |
1 |
80 |
89 |
4 |
140 |
1,0 |
10 |
| Е |
Окно смотровое |
2 |
120 |
--- |
--- |
--- |
--- |
--- |
| Ж |
Слив кислоты |
2 |
25 |
32 |
3 |
145 |
1,0 |
10 |
|
