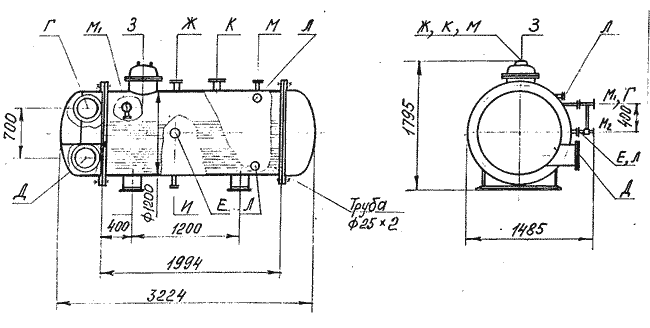

Испаритель СФ - 250.01
Аппарат предназначен для получения пара с использованием тепла нитрозных
газов.
 Для просмотра большого изображения кликнете на изображениеТехническая характеристика
| Поверхность теплообмена, м2 |
94 |
| Предел применения |
Труб. прост. |
Межтруб. прост. |
| Давление, кгс\см2 (МПа) |
0,6 (6) |
0,05 (0,5) |
| Температура, °С |
от 260 до 180 |
114 |
| Вместимость, м3 |
1,545 |
1,673 |
| Материал |
Сталь углеродистая |
| Масса аппарата, кг |
4020 |
Таблица штуцеров
| Обоз. |
Наименование |
Кол. |
Проход
усл.
Dу см |
Размеры штуцеров |
Давление
условное, Pу |
| Dн, мм |
S, мм |
Вылет,мм |
кгс\см2 |
Мпа |
| Г |
Вход нитрозного газа |
1 |
250 |
573 |
9 |
750 |
1,0 |
10 |
| Д |
Выход нитрозного газа |
1 |
250 |
273 |
9 |
750 |
1,0 |
10 |
| Е |
Вход конденсата |
1 |
50 |
57 |
3 |
80 |
1,0 |
10 |
| Ж |
Выход пара |
1 |
100 |
108 |
4 |
145 |
1,0 |
10 |
| З |
Люк |
1 |
400 |
420 |
10 |
150 |
1,0 |
10 |
| И |
Продувка котла и спуск воды |
1 |
50 |
57 |
3 |
140 |
1,0 |
10 |
| К |
Клапан предохранительный |
1 |
80 |
89 |
4 |
140 |
1,6 |
16 |
| Л |
Уровнемер |
2 |
50 |
57 |
3 |
140 |
6,4 |
64 |
| М |
Для КИП |
3 |
25 |
32 |
2 |
--- |
--- |
--- |
|
